www.otoqita.com – Mengatasi atau memperbaiki stir berat pada honda jazz idsi tahun 2005 yang disebabkan karena lampu eps menyala terus saat mesin hidup.
Lampu indikator EPS menyala terus saat mesin hidup sebagai indikasi malfungsi pada sistem elektrik power steering yang mengakibatkan stang kemudi atau stir berat saat diputar.
 |

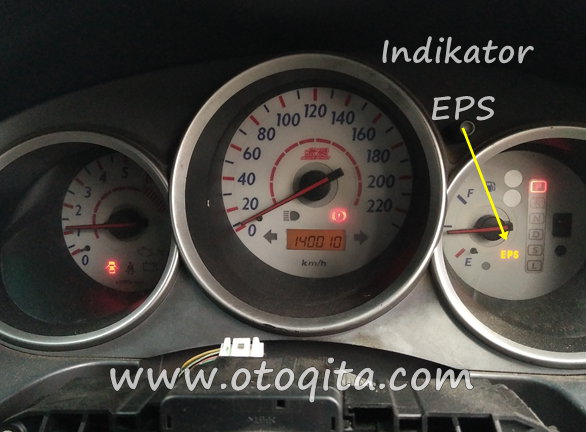

| Lampu indikator EPS menyala terus saat mesin hidup |
Untuk mengetahui penyebab lampu eps menyala atau power steering honda jazz bermasalah bisa menggunakan scan tool untuk mobil honda masuk ke menu EPS dan dari sana akan terbaca data trouble code penyebab lampu eps menyala terus ini.
Seperti contoh dibawah ini lampu eps menyala dengan data trouble code 12-02 dan kode 22-01,
Kode 12-02 artinya “A problem with the circuit for torque sensor AMP, dan
Kode 22-01 artinya “Excersize change of the vehicle speed sensor signal.
Kode error eps ini terus muncul dan tidak bisa dihapus dari menu EPS, berikut adalah gambar atau foto data stream yang terbaca ketika terjadi error.
 |

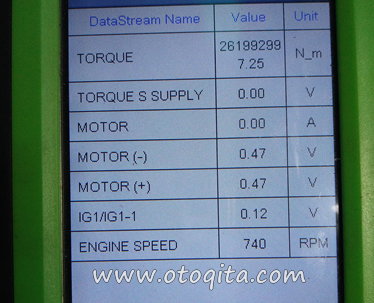

| Foto data stream saat lampu EPS menyala dengan DTC kode 12-02 dan kode 22-01 |
Dan untuk menghapus data error eps tersebut berikut adalah langkah yang saya lakukan, yaitu terlebih dahulu dengan mereset ecu atau ecm.
Cara Reset ECU Honda Jazz
Untuk mereset ecu atau ecm pada honda Jazz ini tidak cukup dengan melepas aki, tetapi harus masuk menu PGMFI pada alat scan kemudian pilih Reset ECU/PCM, dan ikuti langkah selanjutnya dengan pilih OK atau pilih tanda centang.
Setelah ECU berhasil direset dengan scan tool, kembali lagi ke menu EPS, baca lagi trouble code, jika masih ada pilih lagi hapus trouble kode atau clear trouble code.
Saat trouble kode EPS berhasil dihapus lampu indikator EPS tidak langsung mati, OFF kan kunci kontak kemudian On-kan lagi, setelah itu starter mesin dan lampu EPS akan mati setelah mesin hidup.
Berikut perbandingan data stream setelah trouble kode berhasil dihapus dengan terlebih dahulu mereset ECU menggunakan scan tool.
 |

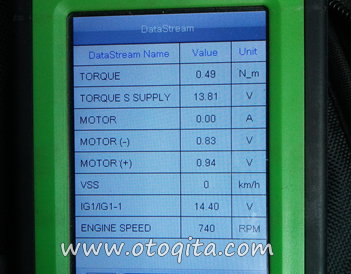

| Data stream EPS setelah kode trouble diperbaiki atau berhasil dihapus |
Letak atau posisi ecu EPS honda Jazz IDSI 2005
Posisi atau letak ecu eps honda jazz idsi tahun 2005 adalah berada di bawah dashboard belakang steering column, dibautkan pada body pembatas antara mesin dengan kabin.
 |

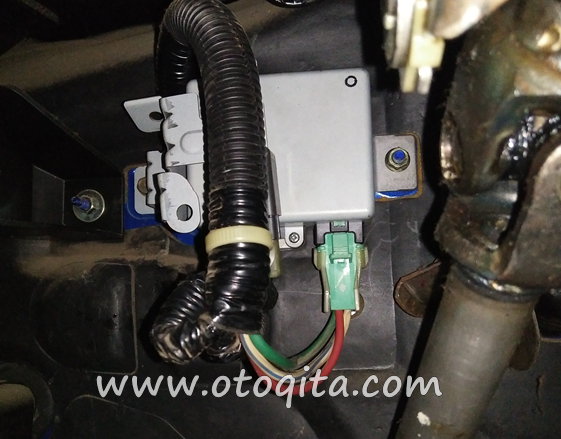

| Posisi atau Letak ECU EPS Honda Jazz IDSi |
Gambar diatas adalah letak atau posisi ECU EPS Honda Jazz IDSi tahun 2005 dengan kode 39980 – SAE – T013 – M1 HSAEX – YE0 – 02 Q1T21277M.
